|
長春恒力玻璃鋼防腐工程簡介
玻璃鋼防腐工程就是防止玻璃鋼產(chǎn)品的腐蝕壞掉，進行玻璃鋼防腐就是增加玻璃鋼產(chǎn)品的使用命，增加對消費者的服務(wù)年限，一次防腐很關(guān)鍵，玻璃鋼制品以其超強的抗腐蝕能力成為很多行業(yè)的傳輸介質(zhì)，纖維纏繞玻璃鋼制品結(jié)構(gòu)上分內(nèi)襯層、結(jié)構(gòu)層及外保護層三部分。其中，內(nèi)襯層樹脂含量高，一般在70%以上，其內(nèi)表面富樹脂層樹脂含量高達95%左右。通過對內(nèi)襯所用樹脂的選擇，可使玻璃鋼制品在輸送液體時具有不同的耐腐蝕性能，從而滿足不同的工作需要；對需外防腐的場合，只需對外保護層樹脂進行認真選擇，便也可達到不同外防腐的使用目的。

玻璃鋼防腐工程工作原理
玻璃鋼防腐管的原理，玻璃鋼絕緣防腐管主要以玻璃鋼作為碳鋼管道的外防腐層,基本不承擔壓力作用,因此對樹脂的選擇主要以樹脂的化學性質(zhì)和介電性能為依據(jù)。不飽和聚脂樹脂是具有多功能團的線形高分子聚合物,在其骨架主鏈上具有聚脂鏈鍵和不飽和雙鍵,而大分子兩端各帶有羧基和羥基。主鏈上雙鍵可以和乙烯基單體發(fā)生共聚交聯(lián)反應,使不飽和聚脂樹脂形成網(wǎng)狀的體型結(jié)構(gòu),從而起到耐腐蝕作用。對于不同的應用環(huán)境,可選擇耐熱型、耐化學腐蝕型、耐氣候型等樹脂,所以玻璃鋼防腐層具有很強的可設(shè)計性。鋼管道表面采用噴砂除銹方法,以增強鋼表面的活性和粘接面積。

玻璃鋼防腐工程施工方案

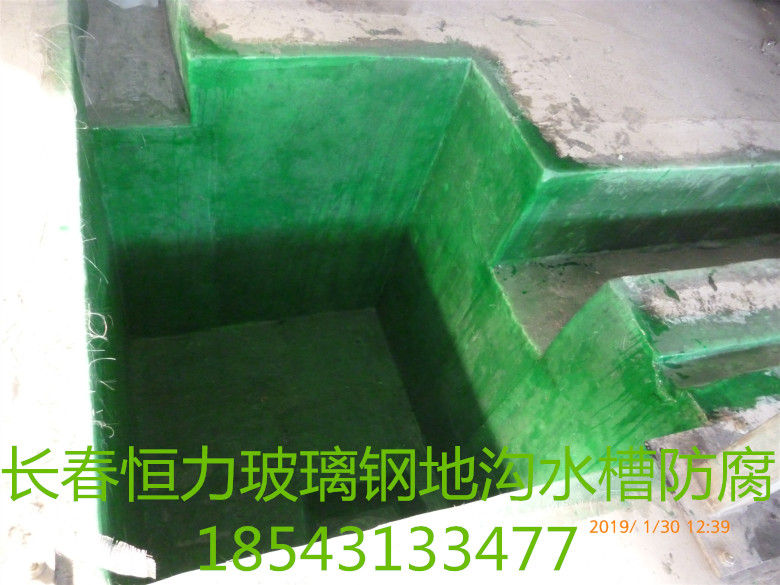

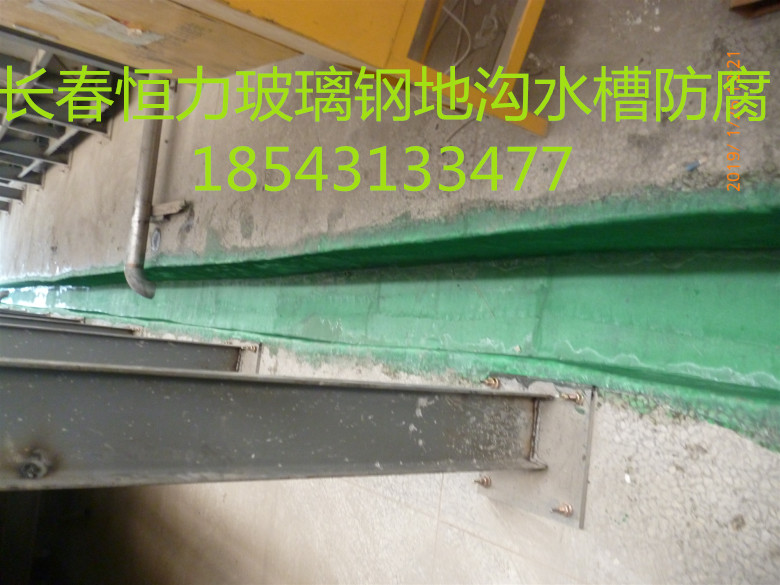

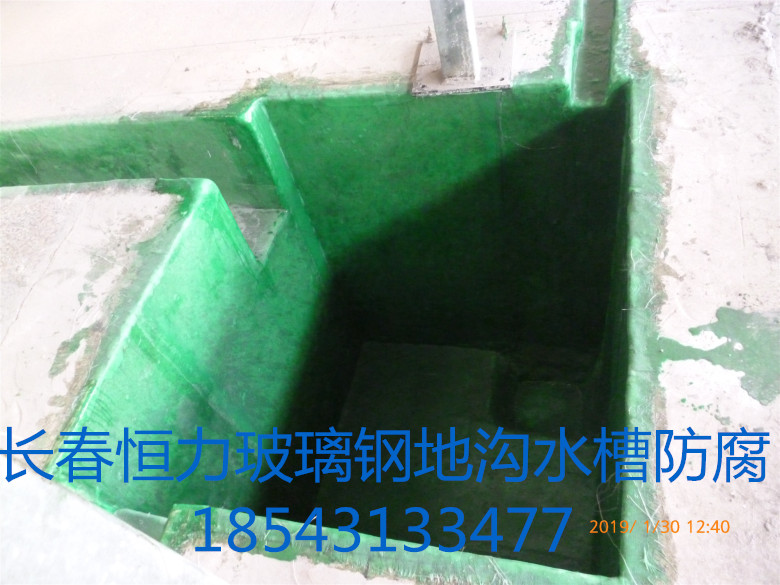

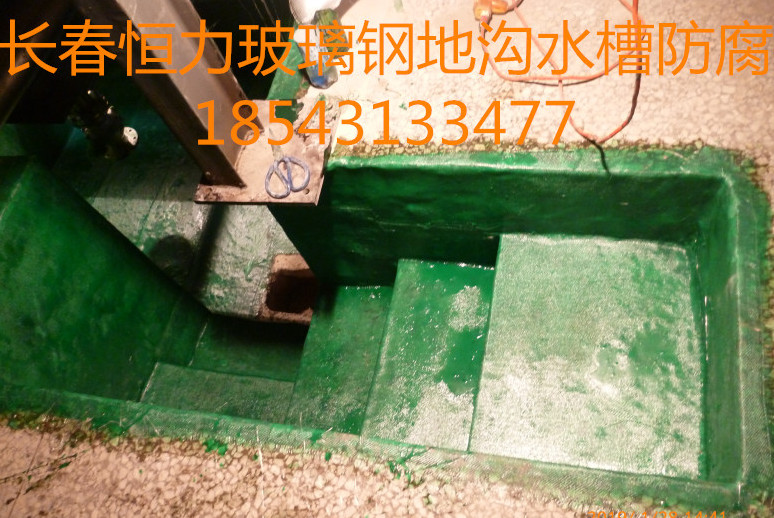

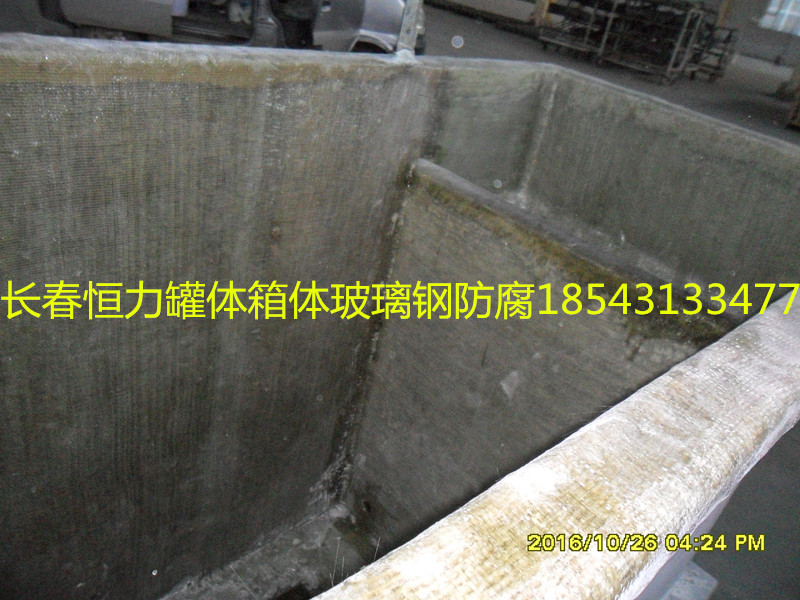

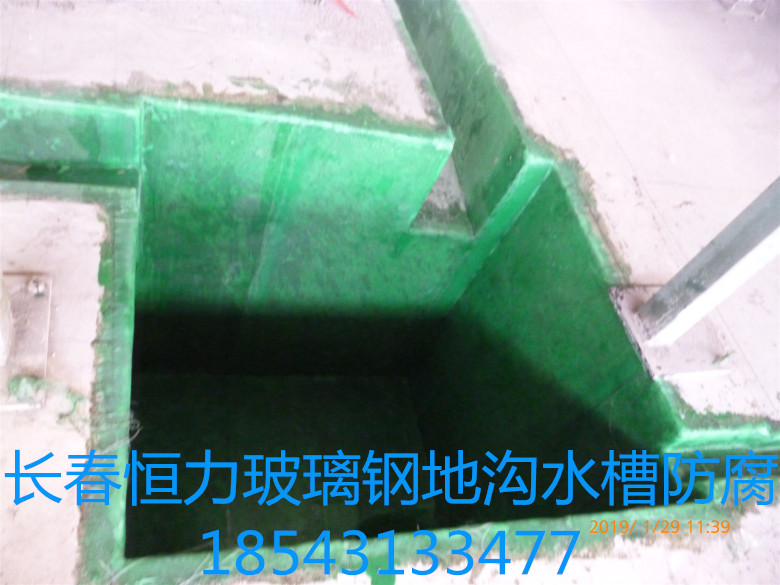

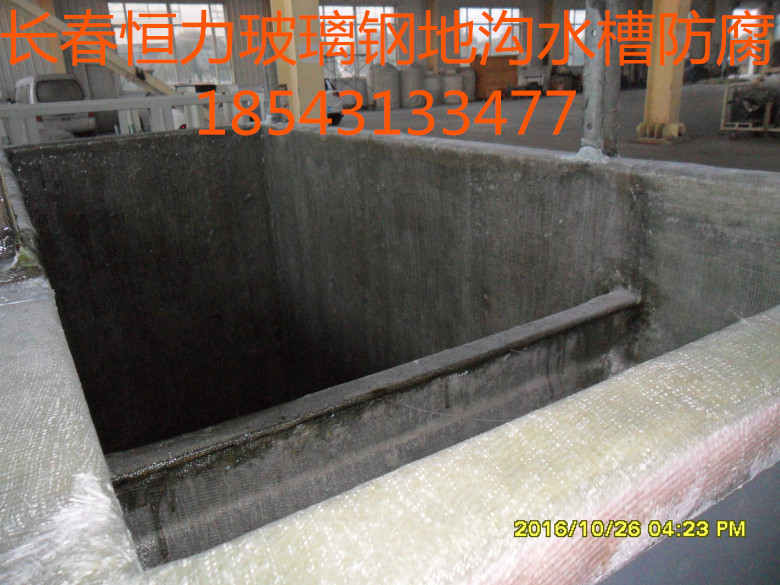

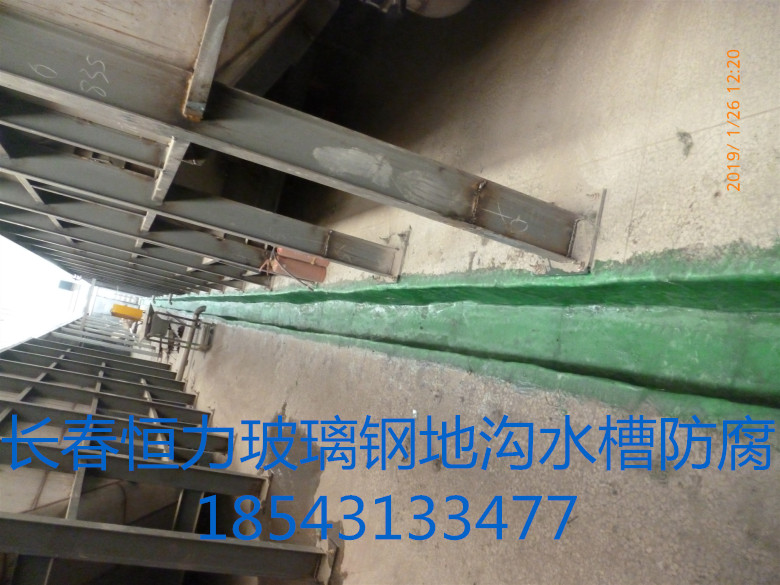

本工程為化糞池表面涂刷環(huán)氧玻璃鋼即三布五油。防腐工程具體施工分為以下幾個步驟：
1、準備工作：
①施工前確保水泥地面完全干透基礎(chǔ)平整，然后才能進行底油涂刷工作。
②準備施工所需玻璃鋼原材料及施工設(shè)備。
2、具體施工程序為三布五油，即底涂一遍待凝固后再刷一遍環(huán)氧，玻璃布一層，中涂一遍、玻璃布一層、中涂一遍、玻璃布一層最后再刷環(huán)氧一便封面即可。
3、成品保護：由于施工環(huán)境屬于池灌類，不利于環(huán)氧的固化成形，所以必須需要48小時的固化時間，待完全固化后即可使用。

人數(shù)計劃
1、專業(yè)防腐施工人員5名
2、領(lǐng)班1名 （施工工具自備）

質(zhì)量要求
1、按實際現(xiàn)場做好各個環(huán)節(jié)的施工工作，互檢和專檢以達到質(zhì)量要求。
2、施工期間施工人員要對自己的本職工作負責，使工作質(zhì)量不斷提高。
安全措施
1、由于施工所用原材料為易燃物品，所有進入現(xiàn)場的施工人員都不得吸煙，嚴禁煙火。
2、施工人員進入現(xiàn)場遵守各項規(guī)章制度，聽從領(lǐng)班安排。
3、在進行涂刷瓷釉時現(xiàn)場必須設(shè)有通風機進行送新風保持水池內(nèi)空氣新鮮，或佩戴防毒面具以便于更好的施工。
玻璃鋼防腐工程施工工藝
作業(yè)條件
施工環(huán)境溫度以5—25℃為宜，相對濕度不大于80%，玻璃鋼施工前嚴格檢查地面基礎(chǔ)是否平整，在地面不完全干透的情況下不能進行施工由于施工環(huán)竟在地下室所以必要時設(shè)有通風及低壓照明設(shè)施。
基層表面要求
混凝土表面應堅固、密實、平整，不應有起砂、起殼、裂紋等現(xiàn)象。水池內(nèi)壁等基礎(chǔ)采用混凝土一次抹好，陰陽角應做成斜角或圓角，以達到方便施工的目的。
玻璃鋼防腐工程工藝操作
1、配制耐環(huán)氧樹脂的容器應保持清潔、干燥、無油污。
2、配制膠料時，每次配制量應根據(jù)工程量及操作人數(shù)而定，隨用隨配。
3 、環(huán)氧樹脂由酒精和T31配制達到固化程度，程序如下：在容器中取定量的環(huán)氧樹脂，然后加入T31固化劑充分攪拌均勻，配好后在30分鐘內(nèi)用完。
4、涂刷玻璃布層數(shù)為三遍，第一道涂刷完畢進行第二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。
質(zhì)量要求
1、環(huán)氧防腐施工完畢后表面色澤均勻無漏涂氣泡等現(xiàn)象出現(xiàn)。
2、耐腐蝕層表面光滑平整，增強層的凹凸部分高差不得超過壁厚的20%。
成品保護
1、不允許在防腐層上進行強度檢查，以免測試的小孔給成品帶來不利影響。但可將具有酸堿物質(zhì)滴灑在表面進行防腐性能測試。
2、嚴防焊接火花掉在成品表面，如有接觸時必須設(shè)襯板或鐵板做為防護。
3、保質(zhì)期：我公司對施工工程質(zhì)量保質(zhì)期均為壹年。
|
